LVS Vorstbeveiligingskabel calculator
Bereken snel en eenvoudig welke LVS Vorstbeveiligingskabel u nodig heeft.
Met deze tool kunt u berekenen welke LVS Vorstbeveiligingskabel u nodig heeft bij het vorstvrij houden van buizen in uiteenlopende toepassingen.
Bij het bepalen van de kabel en installatie methode zijn er meerdere factoren waarmee rekening moet worden gehouden:
- Buitendiameter van de buis
- Isolatiedikte
- Warmtegeleidingscoëfficiënt van de isolatie
- Buislengte
Welke installatie methode er gebruikt wordt is afhankelijk van het benodigde vermogen per meter buis.
Bij gebruik van voldoende isolatie is een lineaire installatie in de meeste gevallen voldoende. Goede isolatie vermindert bovendien het energieverbruik, omdat er minder vermogen nodig is om de buis vorstvrij te houden.

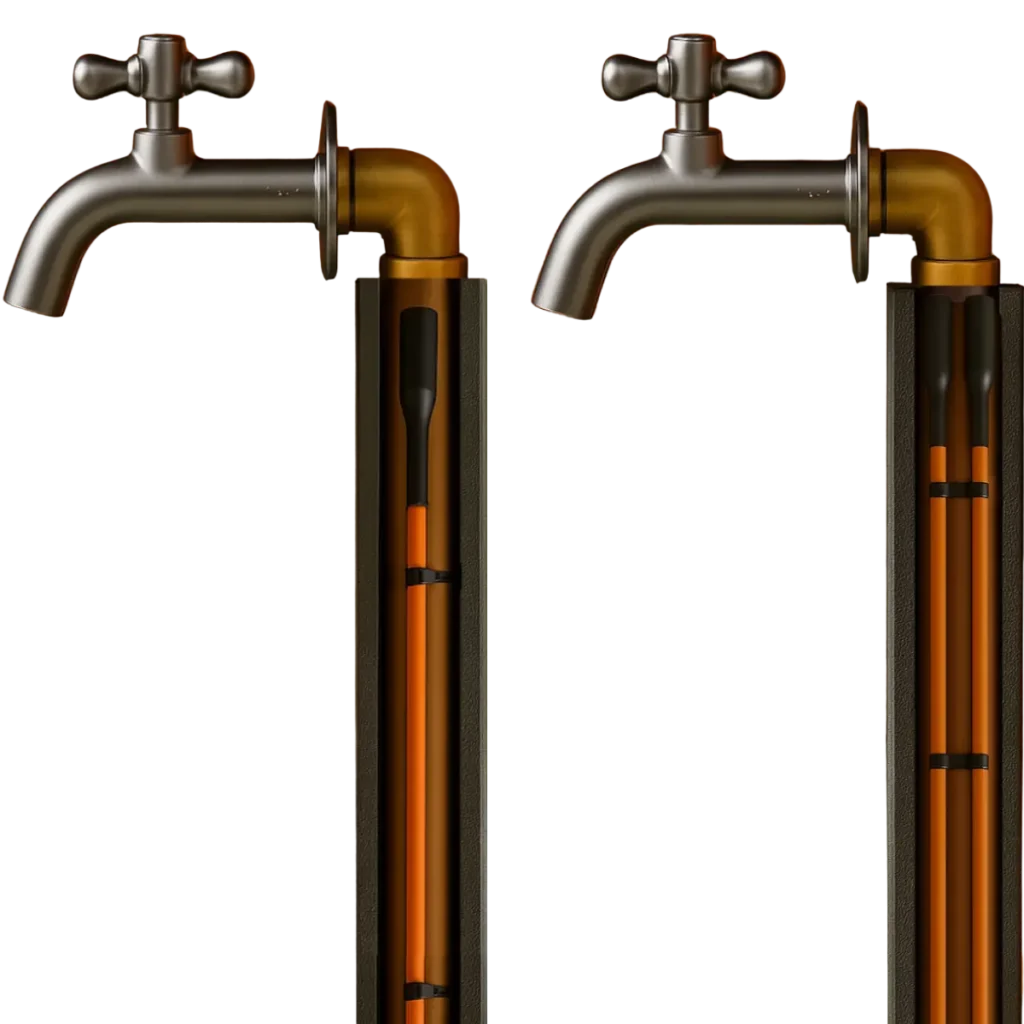

Lineaire installatie en Dubbel lineaire installatie
LVS Vorstbeveilingskabel
De LVS Vorstbeveiligingskabel is verkrijgbaar in de volgende lengtes:
- 1 meter
- 2 meter
- 4 meter
- 8 meter
- 12 meter
- 18 meter
- 20 meter
- 24 meter
- 30 meter
- 42 meter
De minimale kabellengte moet altijd naar boven worden afgerond om voldoende vermogen per meter buis te garanderen. Als uit de berekening bijvoorbeeld een minimale lengte van 6 meter volgt, kies dan voor een kabel van 8 meter.

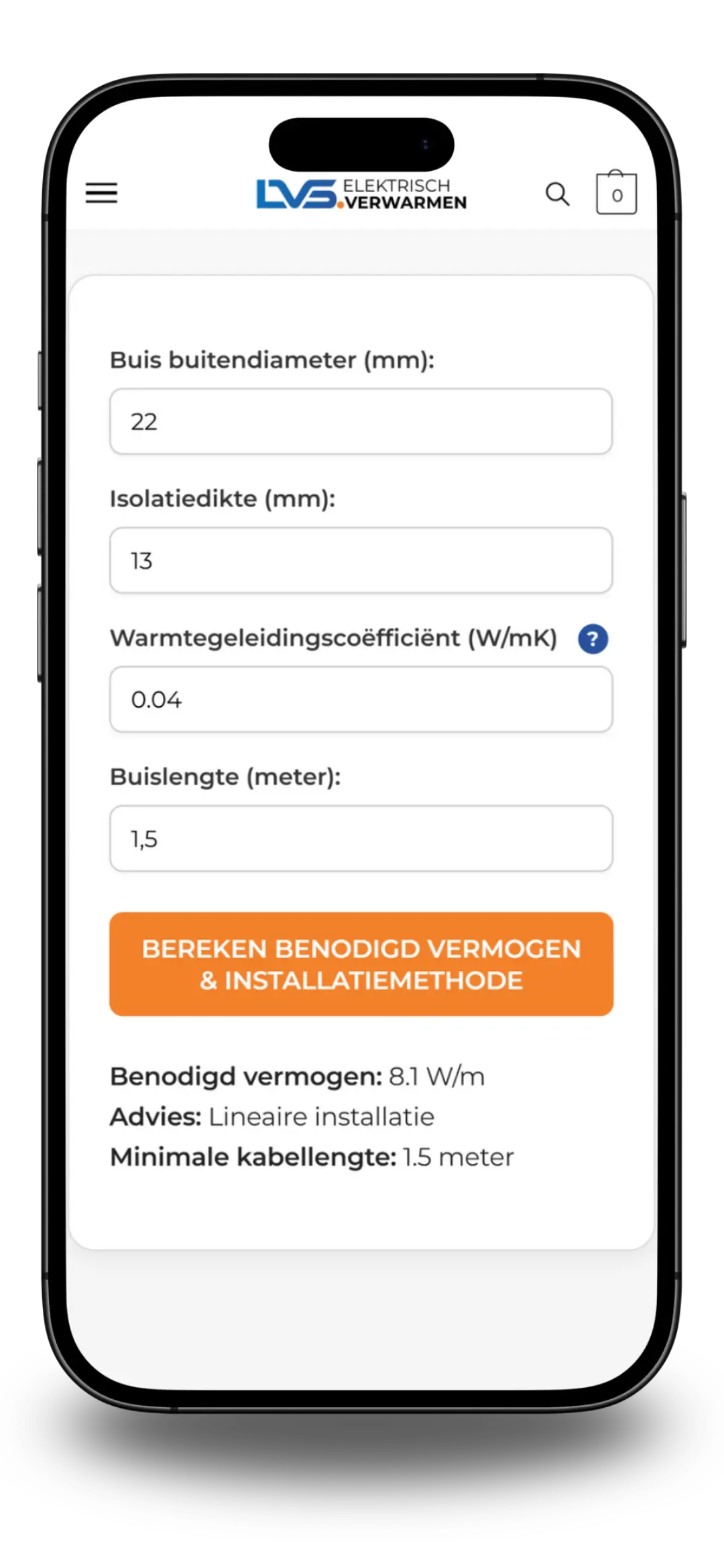

LVS Vorstbeveiligingskabel calculator voorbeeld
In dit voorbeeld wordt de LVS Vorstbeveiligingskabel gebruikt om een buitenkraan te beschermen tegen bevriezing.
De buis heeft een buitendiameter van 22 mm, is 1,5 meter lang en wordt geïsoleerd met PE-buisisolatie met een dikte van 13 mm. De warmtegeleidingscoëfficiënt van deze PE-buisisolatie is 0,04 W/mK.
- Buitendiameter van de buis: 22mm
- Isolatiedikte: 13mm
- Warmtegeleidingscoëfficiënt: 0,04W/mK
- Buislengte: 1,5 meter
De calculator geeft aan dat er 8,1 W/m aan verwarmingsvermogen nodig is om de buis bij -20°C vorstvrij te houden. Op basis hiervan wordt geadviseerd om te kiezen voor een lineaire installatie, waarbij de verwarmingskabel evenwijdig aan de buis wordt aangebracht.
De minimale benodigde kabellengte is 1,5 meter.
Praktische toepassing:
In de praktijk wordt gekozen voor een LVS Vorstbeveiligingskabel van 2 meter, omdat deze afgerond naar boven het dichtst in de buurt komt van de benodigde kabellengte. De kabel wordt langs de leiding aangebracht, waarbij het laatste stuk aan het einde van de buis een stukje wordt teruggelegd. Op deze manier wordt de volledige buis goed verwarmd.
